При проектировании стеллажных систем важно учитывать не только размеры склада, тип груза и характеристики оборудования. Не менее значимы особенности самого здания: расположение колонн, состояние бетонного основания, несущая способность пола и наличие температурных (деформационных) швов. Именно эти элементы определяют, где можно безопасно установить стеллажи, а где конструкцию придётся сместить, изменить схему расстановки или предусмотреть специальные инженерные решения.
Температурные швы сами по себе не являются препятствием для установки складского оборудования. Проблемы возникают тогда, когда их существование игнорируют ещё на стадии проектирования. Исправлять подобные ошибки после монтажа значительно сложнее и дороже, чем предусмотреть их заранее. Именно поэтому проектирование стеллажей начинается не с выбора моделей, а с обследования объекта и анализа строительных конструкций.
Почему температурные швы здания критичны при проектировании стеллажных систем
Любое промышленное здание испытывает естественные деформации. Железобетон и металл реагируют на изменение температуры, фундамент постепенно проходит стадию усадки, а крупные сооружения могут незначительно смещаться под воздействием эксплуатационных нагрузок. Чтобы эти процессы не приводили к разрушению строительных конструкций, в зданиях предусматривают температурные и деформационные швы.
По сути, такой шов разделяет сооружение на самостоятельные участки, которые могут незначительно перемещаться относительно друг друга. Для самого здания это нормальный режим работы конструкции, заложенный проектировщиками ещё на этапе строительства.
Стеллажная система, напротив, представляет собой пространственную металлическую конструкцию с жёсткой геометрией. После сборки все её элементы работают совместно, воспринимая нагрузки от собственного веса, хранимой продукции и складской техники. Если одна часть стеллажного ряда окажется закреплена по одну сторону деформационного шва, а другая — по другую, при сезонных подвижках здания в конструкции могут возникнуть дополнительные напряжения, которые изначально не учитывались расчётом.
Разумеется, это не означает, что любой стеллаж, установленный рядом со швом, обязательно деформируется. На практике многое зависит от особенностей здания, расположения ряда, длины конструкции и характера возможных перемещений основания. Именно поэтому универсальных решений здесь не существует. Каждый объект требует индивидуальной оценки.
Не менее важную роль играет расположение анкеров. Если крепление оказывается в зоне существующего деформационного шва либо в участке пола с повреждениями, несущая способность основания может оказаться ниже расчётной. В результате нагрузка распределяется иначе, чем предполагалось проектом.
Именно поэтому опытные проектировщики рассматривают температурные швы не отдельно, а вместе с другими особенностями здания: расположением колонн, схемой армирования пола, качеством бетонной плиты, маршрутами движения техники и предполагаемыми нагрузками на каждый ряд стеллажей.
Почему инженер сначала изучает склад, а потом выбирает оборудование
При выборе стеллажей заказчики чаще всего ориентируются на грузоподъёмность секций, высоту хранения и стоимость оборудования. Однако для инженера эти параметры являются лишь частью задачи.
Прежде чем определить оптимальную схему хранения, необходимо понять, в каких условиях она будет работать.
Во время предпроектного обследования специалисты оценивают не только размеры помещения, но и конструктивные особенности здания. Анализируется расположение колонн, ворот, инженерных коммуникаций, пожарных проходов и существующих деформационных швов. Проверяется состояние бетонного основания, измеряются перепады высот пола, определяется возможность безопасной анкеровки оборудования.
На реконструируемых складах такая работа особенно важна. За годы эксплуатации помещение могло неоднократно перестраиваться, часть инженерной документации могла потерять актуальность, а реальные размеры и расположение конструкций нередко отличаются от первоначального проекта. Поэтому даже при наличии строительных чертежей инженер обязательно сопоставляет их с фактическим состоянием объекта.
Именно после такого обследования становится понятно, можно ли реализовать желаемую схему хранения без изменений или потребуется скорректировать расположение рядов, изменить ширину проходов либо подобрать другую конфигурацию оборудования.
Такой подход позволяет избежать ситуации, когда уже после поставки оборудования выясняется, что часть стеллажей невозможно установить без нарушения требований безопасности или строительной геометрии.
В компании «Макстил» именно с этого этапа начинается большинство крупных проектов. Перед тем как выполнять расчёт склада, специалисты собирают информацию о самом объекте. Это позволяет проектировать систему хранения с учётом реальных условий эксплуатации, а не только размеров помещения на плане БТИ.
Какие особенности здания учитываются при проектировании стеллажей
Температурные швы — лишь один из факторов, влияющих на будущую схему хранения. На практике инженер рассматривает объект комплексно.
В первую очередь оценивается несущая способность бетонного основания. Даже современные склады могут иметь участки пола с различной толщиной плиты или разной степенью армирования. Для большинства стеллажных систем это критично, поскольку нагрузка передаётся на основание через сравнительно небольшие опорные пластины стоек.
Не менее важно расположение строительных колонн. Именно они зачастую определяют максимально возможную длину стеллажных рядов, ширину рабочих проходов и возможность безопасного маневрирования погрузочной техники.
Следующий фактор — геометрия пола. Даже незначительные перепады высоты способны повлиять на вертикальность высоких конструкций. Во время монтажа такие отклонения компенсируются регулировочными элементами, однако если перепады превышают допустимые значения, проблема должна решаться ещё на стадии проектирования.

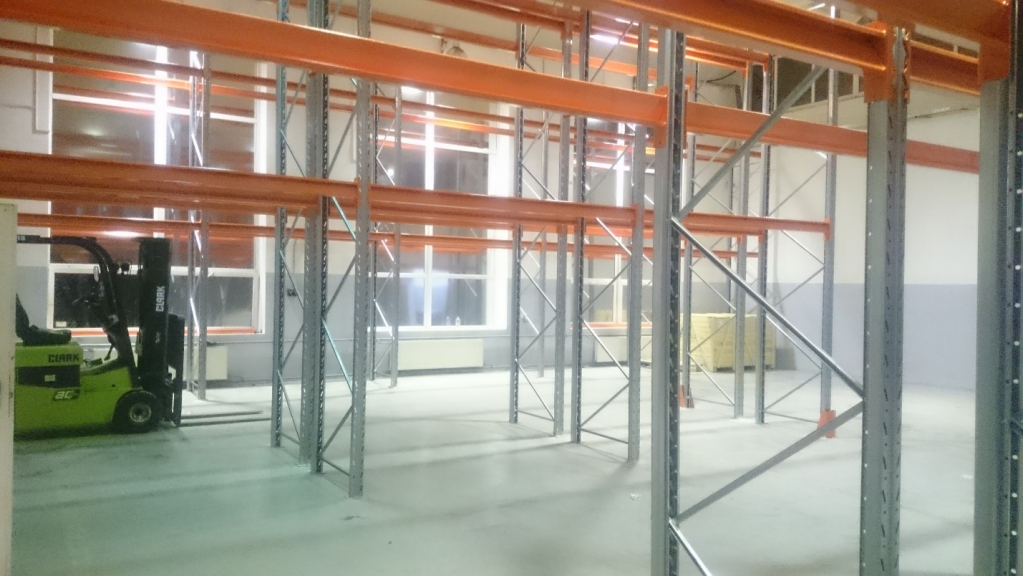

Отдельно анализируется схема движения техники. Фронтальные и ричтраки предъявляют разные требования к ширине проходов и радиусам разворота. Если эти параметры не учесть заранее, склад быстро столкнётся с повреждениями стоек, снижением производительности и повышением риска аварийных ситуаций.
Лишь после анализа всех перечисленных факторов определяется оптимальное расположение оборудования. Иногда достаточно немного сместить ряд относительно деформационного шва. В других случаях оказывается рациональнее изменить компоновку всей зоны хранения. Такой подход значительно эффективнее, чем пытаться адаптировать строительные конструкции под уже закупленные стеллажи.
Типичные ошибки при расстановке стеллажей без учёта особенностей здания
Большинство проблем со стеллажными системами возникает не из-за качества металла или ошибок производства. Чаще всего причиной становятся решения, принятые ещё до начала монтажа.
Одна из наиболее распространённых ошибок — попытка разместить максимальное количество оборудования без анализа строительной геометрии склада. В результате стеллажные ряды оказываются слишком близко к колоннам, перекрывают технологические проходы или располагаются вплотную к участкам пола, где впоследствии возникают сложности с анкеровкой.
Не менее опасна установка оборудования без учёта расположения температурных швов. Если инженер не знает, где проходят такие зоны, существует риск разместить стойки в местах, где основание работает иначе, чем остальная часть пола. Это не означает неизбежную аварию, однако увеличивает вероятность появления дополнительных напряжений в конструкции при длительной эксплуатации.
Ещё одна распространённая ошибка связана с реконструкцией складов. Нередко новые секции устанавливаются рядом со старыми без проверки существующей геометрии. За годы эксплуатации основание могло получить локальные просадки, а ранее смонтированные ряды — небольшие отклонения от вертикали. Если просто продолжить существующую линию без контрольных измерений, погрешность постепенно накапливается и начинает влиять на всю систему хранения.
Достаточно часто встречаются ошибки и при выборе схемы движения техники. Желание максимально увеличить вместимость склада приводит к уменьшению ширины рабочих проходов. На бумаге такое решение выглядит эффективным, однако в реальной эксплуатации погрузчики начинают работать практически вплотную к стойкам. Даже небольшие касания техники постепенно повреждают защитное покрытие металла, увеличивают нагрузку на элементы конструкции и сокращают срок службы оборудования.
Подобные проблемы редко проявляются сразу после монтажа. Чаще всего они становятся заметны спустя несколько месяцев или даже лет эксплуатации, когда исправление ошибок требует значительно больших затрат, чем грамотное проектирование на начальном этапе.

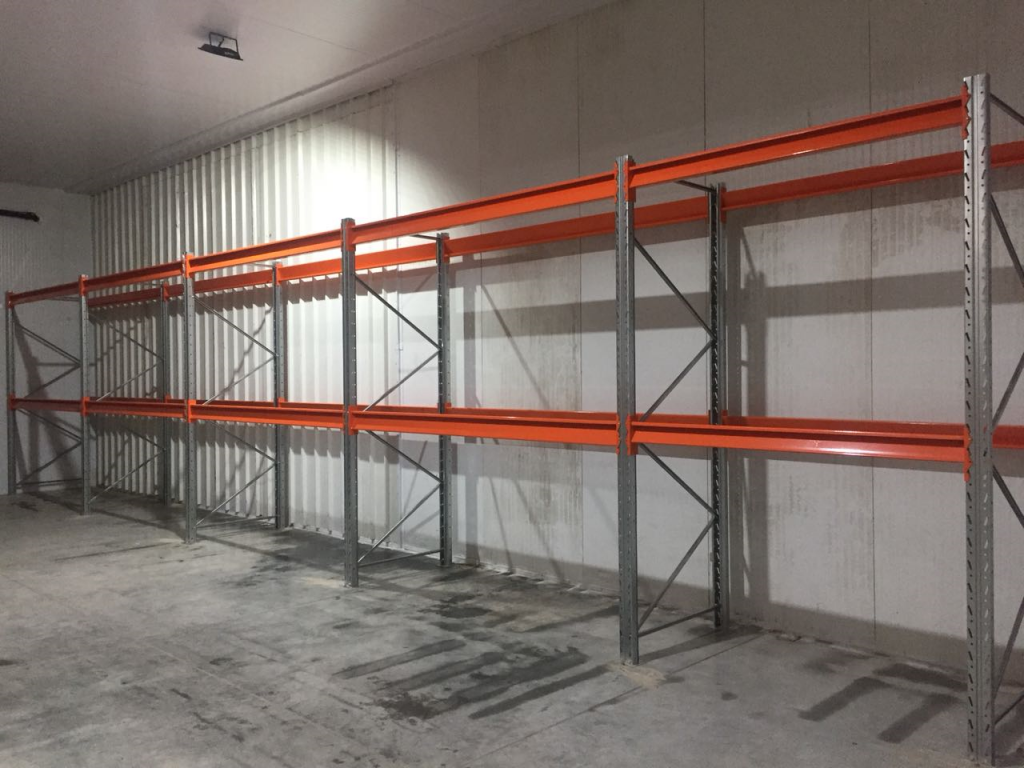

Профессиональный монтаж «Макстил»: гарантия соблюдения строительной геометрии и всех допусков
Даже самый грамотный проект теряет ценность, если при монтаже нарушены расчётные зазоры, изменено положение стоек или проигнорированы конструктивные особенности здания. Для стеллажных систем важен не только выбор оборудования, но и точность переноса проекта на площадку. Именно поэтому монтаж является продолжением инженерного расчёта, а не самостоятельным этапом.
Перед началом работ специалисты сверяют исполнительную документацию с фактической ситуацией на объекте. Проверяется положение колонн, деформационных швов плиты пола, инженерных коммуникаций и существующего оборудования. Если в процессе строительства появились отклонения от проекта, они учитываются ещё до начала установки.
При монтаже большое значение имеет правильная разметка. Каждая стойка устанавливается строго в расчётной точке, поскольку даже небольшое смещение способно изменить расстояние до колонн, проходов или температурного шва. На складах с высотным хранением накопленная погрешность нескольких секций может привести к отклонению всего ряда.
Особое внимание уделяется анкеровке. Тип анкеров, глубина установки и момент затяжки определяются проектом и характеристиками основания. Если обследование показало снижение прочности бетона, проект корректируется заранее, а не во время сборки. Попытки использовать одинаковый крепёж для любых условий зачастую становятся причиной преждевременного разрушения основания.
Во время установки инженеры постоянно контролируют строительную геометрию конструкции. Проверяются вертикальность стоек, горизонтальность балок, диагонали секций и расположение элементов относительно осей здания. Именно такой контроль геометрии позволяет сохранить расчётную несущую способность оборудования.
Если проект предусматривает скользящие опоры для стеллажей, монтажники обязаны установить их именно в тех узлах, которые определены расчётом. Замена их обычными креплениями или изменение направления работы подвижного узла полностью лишает систему способности компенсировать температурные перемещения.
Не менее важно соблюдение проектных зазоров. После завершения сборки специалисты повторно проверяют расстояния между стеллажами, колоннами, стенами и деформационными швами. Только после этого оборудование может считаться соответствующим проектным требованиям.
При реконструкции действующих складов монтажные и демонтажные работы требуют ещё большей аккуратности. Часто новые секции необходимо встроить между уже существующими рядами, не нарушив работу склада и не изменив геометрию соседних конструкций. В подобных ситуациях инженерный контроль становится обязательным условием безопасной эксплуатации.
Именно по этой причине в «Макстил» монтаж рассматривается как завершающий этап единой инженерной цепочки. Проектировщики, специалисты по обследованию и монтажные бригады работают по одной технической документации. Такой подход позволяет сохранить все решения, принятые ещё на стадии расчёта, и избежать появления скрытых ошибок, которые могут проявиться только через несколько лет эксплуатации.
При необходимости модернизации или расширения склада обратитесь в компанию «Макстил» по адресу Москва, 1-й Нагатинский проезд, д.2, где специалисты сначала оценивают существующую конструкцию, затем выполняют расчёт склада и только после этого приступают к установке новых секций. Благодаря этому даже стеллажи металлические разборные, стеллажи сборно-разборные, стеллаж металлический сборно-разборный, полочные металлические стеллажи, набивной стеллаж или мезонинный стеллаж сохраняют расчётную устойчивость после изменения конфигурации склада.
Часто задаваемые вопросы
Нужно ли учитывать температурные швы на небольших складах?
Да. Абсолютный размер здания влияет только на величину возможных перемещений, но не отменяет сам принцип температурного расширения материалов. Если в помещении предусмотрены деформационные швы, они должны учитываться при размещении оборудования независимо от площади склада.
Можно ли установить стойку рядом с температурным швом?
Можно, если расстояние рассчитано инженером с учётом возможного смещения основания. Универсального значения не существует: оно определяется конструкцией здания, климатическими условиями и проектными перемещениями.
Что делать, если расположение деформационных швов неизвестно?
Перед проектированием рекомендуется выполнить предпроектное обследование склада. Инженеры определяют фактическое положение швов, оценивают состояние пола и только после этого разрабатывают схему размещения оборудования.
Когда необходимы скользящие опоры?
Они применяются тогда, когда расчёт показывает вероятность взаимного перемещения строительных конструкций и стеллажной системы. Решение принимается проектировщиком и зависит от конкретной схемы здания.

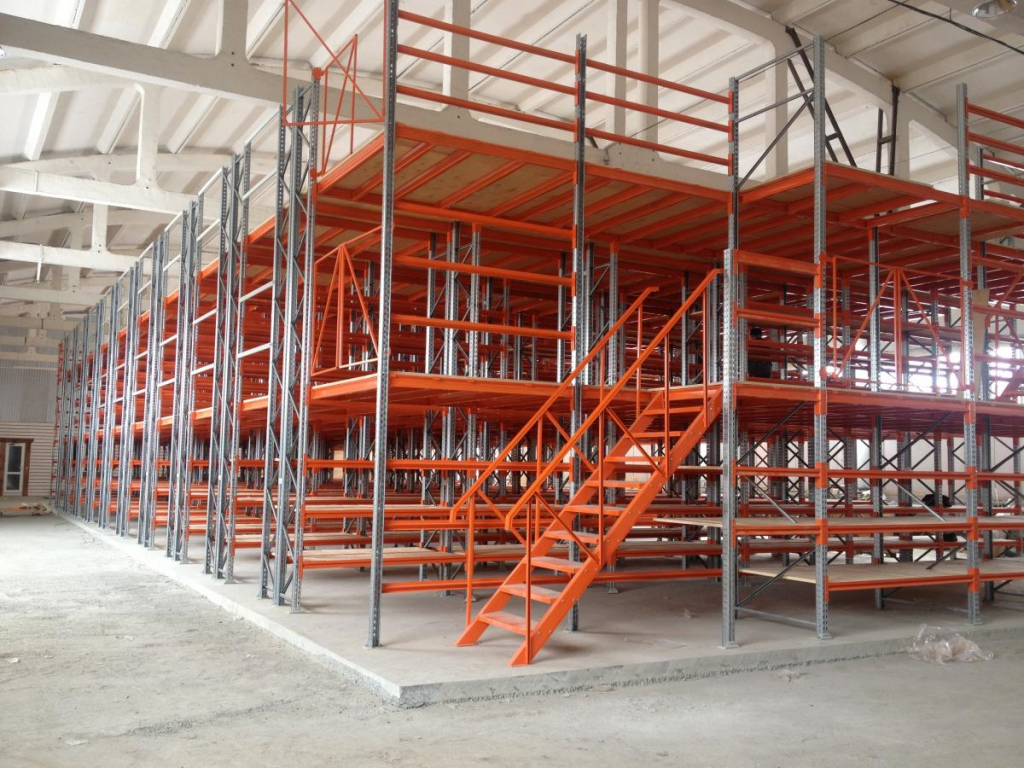

Можно ли установить мезонин без дополнительного расчёта?
Нет. Мезонинный стеллаж создаёт дополнительные нагрузки на основание и имеет собственную пространственную схему работы. Для него всегда выполняется отдельный расчёт несущей способности и проверяется влияние деформационных швов.
Почему нельзя просто увеличить зазор возле шва?
Слишком большой зазор также может стать проблемой. Он уменьшает полезную площадь хранения, влияет на организацию проходов и не всегда решает вопрос компенсации перемещений. Важен не максимальный, а правильно рассчитанный размер.
Насколько опасно попадание анкера в деформационный шов?
Это одна из наиболее серьёзных ошибок монтажа. При взаимном смещении плит анкер начинает работать в режиме, для которого не предназначен, что может привести к ослаблению крепления и снижению устойчивости всей секции.
Вывод
Температурные и деформационные швы являются частью строительной конструкции здания, поэтому проектирование стеллажного оборудования невозможно выполнять без их учёта. Правильная схема размещения предусматривает нормативные зазоры, анализ возможных сезонных перемещений, использование скользящих опор для стеллажей, компенсаторов стеллажных систем и специальных узлов примыкания стеллажей там, где это действительно необходимо.
Ошибки на стадии проектирования обходятся значительно дороже, чем предварительное обследование объекта. Именно поэтому сначала выполняется предпроектное обследование склада, затем разрабатывается проект, после чего производится профессиональный монтаж стеллажного оборудования с соблюдением строительной геометрии и проектных допусков.
Такой подход позволяет обеспечить безопасную эксплуатацию оборудования на протяжении всего срока службы независимо от того, используются ли универсальные стеллажи металлические, стеллажи полочные складские, стеллажи для склада сборные или сложные многоуровневые складские системы. Только комплексная инженерная работа позволяет избежать перекосов, сохранить расчётную несущую способность и обеспечить надёжную эксплуатацию склада на многие годы.
